잘 사용하던 프로그램이 어느 날 동작을 안하거나 컴퓨터를 새로 설치했을 때 라이센스 매니저가 제대로 동작 안하는 경우

다음의 내용을 확인합니다.

1. 컴퓨터의 년도 및 날짜를 확인

2. 컴퓨터이름(한글, 공백 사절)과 라이센스 파일 내 컴퓨터이름 동일


3. 사용자명은 영문(한글, 공백 등은 문제생길 수 있음)

4. 내컴퓨터->속성->고급 탭의 환경변수에 CDS_LIC_FILE=5280@hostname이 있는지 확인


5. V3가 실행되어 있을 경우 프로그램이 차단되어 있을 수 있으므로

해킹차단 -> 개인 방화벽 -> 프로그램 규칙에서 아래와 같은 프로그램을 모두 허용으로 해주어야 함
(설치 제품에 따라 프로그램이 없을 수도 있습니다.)

-실행 파일: APPMGR.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\FET\BIN

-실행 파일: PRODUCTSERVER.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\PCB\BIN

-실행 파일: CDSMSGSERVER.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\BIN

-실행 파일: CDSNAMESERVER.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\BIN

-실행 파일: DS.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\FET\BIN

-실행 파일: CDSMPS.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\BIN

-실행 파일: CONCEPTHDL.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\FET\BIN

-실행 파일: OLECS.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\FET\BIN

-실행 파일: SPECCTRA.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\SPECCTRA\BIN

-실행 파일: OAFSLOCKD.EXE
-파일 경로: C:\CADENCE\SPB_16.3\OPENACCESS\BIN\WIN32\OPT

-실행 파일: CDSQMGR.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\BIN

-실행 파일: ALLEGRO.EXE
-파일 경로: C:\CADENCE\SPB_16.3\TOOLS\PCB\BIN

-실행 파일: CDSLMD.EXE
-파일 경로: C:\CADENCE\LICENSEMANAGER

-실행 파일: LMGRD.EXE
-파일 경로: C:\CADENCE\LICENSEMANAGER

6. 네트웍버전의 경우 서버 컴퓨터의 개인 방화벽을 사용안함으로 변경

7. Windows 7 일 경우 Windows 방화벽의 고급 설정에서 인바운드와 아웃바운드에 5280포트를 추가

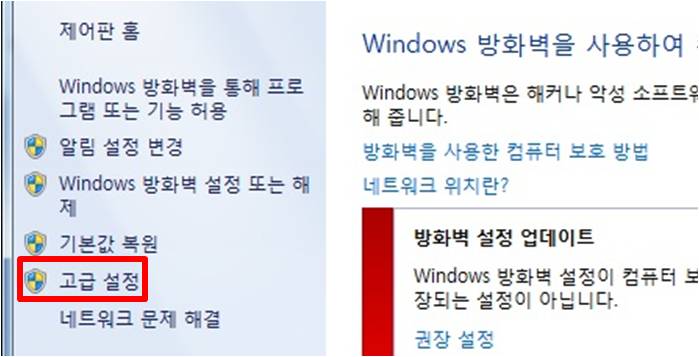

① 방화벽의 왼쪽에 있는 고급 설정을 클릭

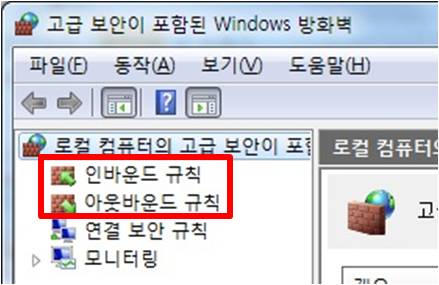

② 고급 보안이 포함된 Windows 방화벽의 인/아웃 바운드 규칙을 클릭하여 설정

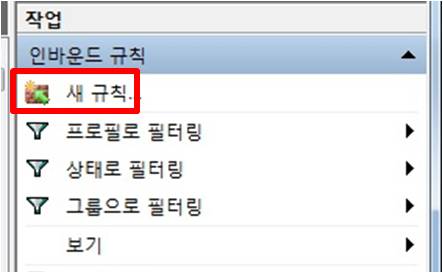

③ 인/아웃 바운드를 클릭 후 오른쪽 에 있는 새규칙 을 클릭

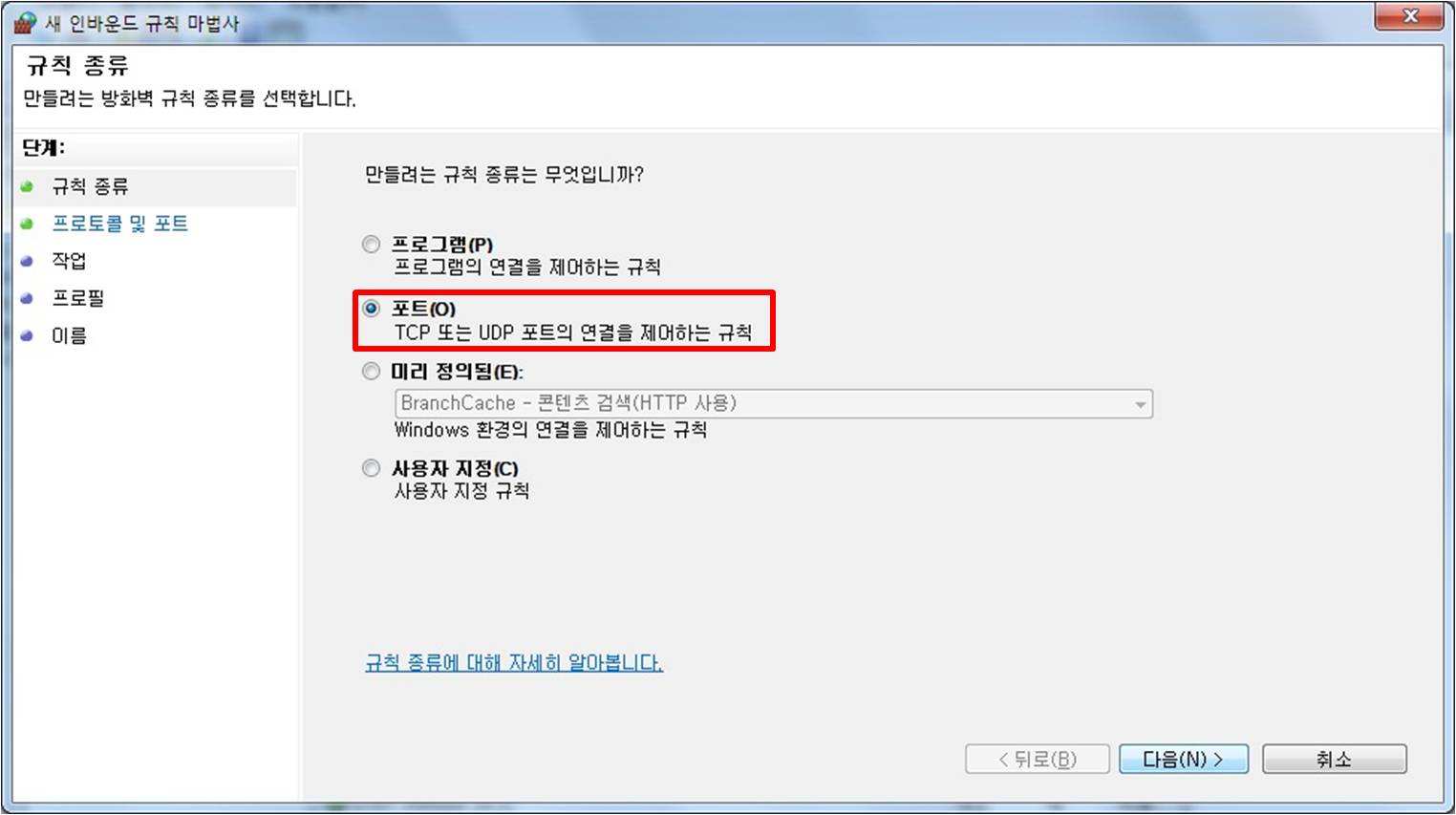

④포트를 선택한 다음 다음 클릭

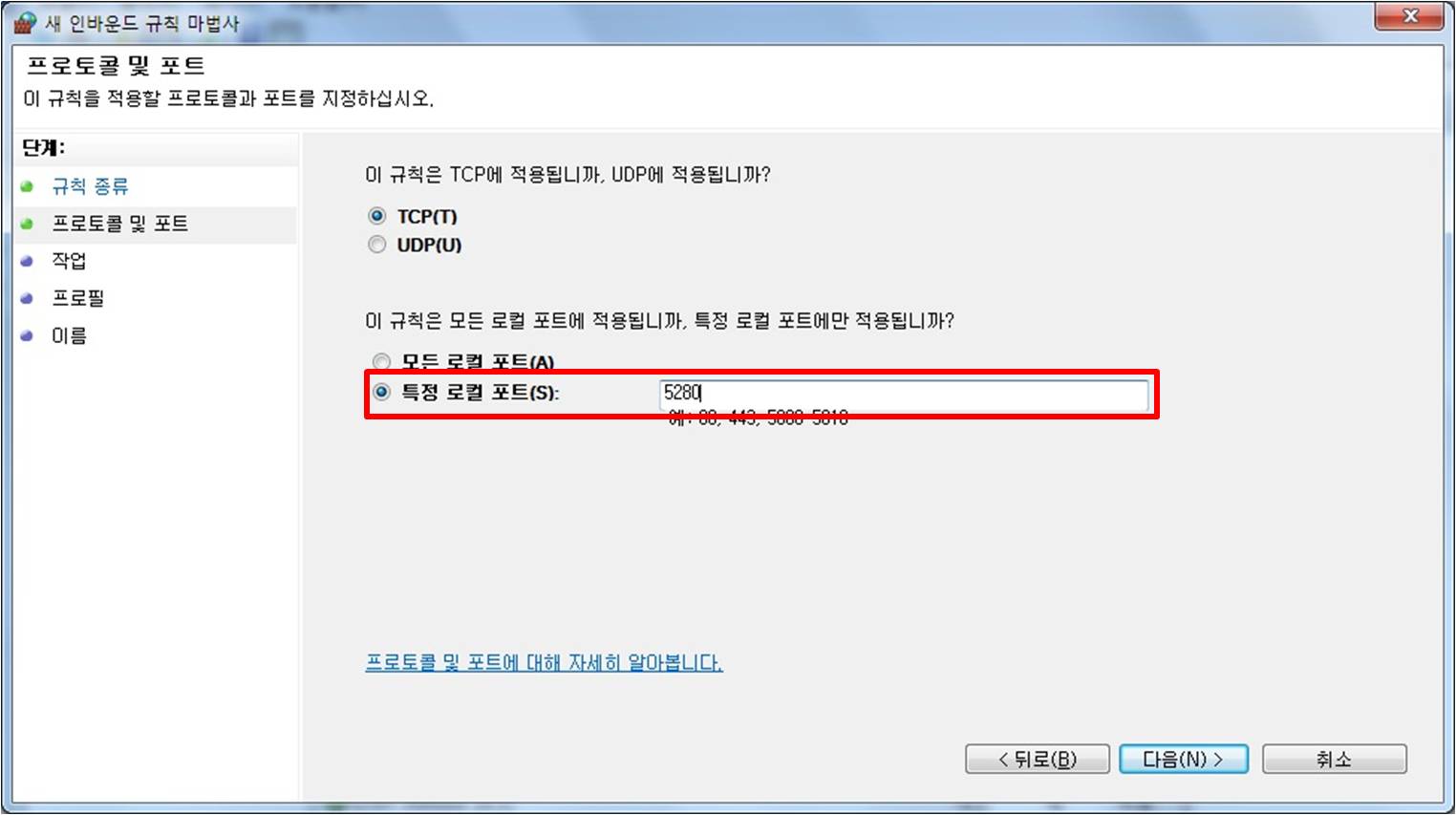

⑤TCP, 특정 로컬 포트에 5280설정 후 다음 클릭

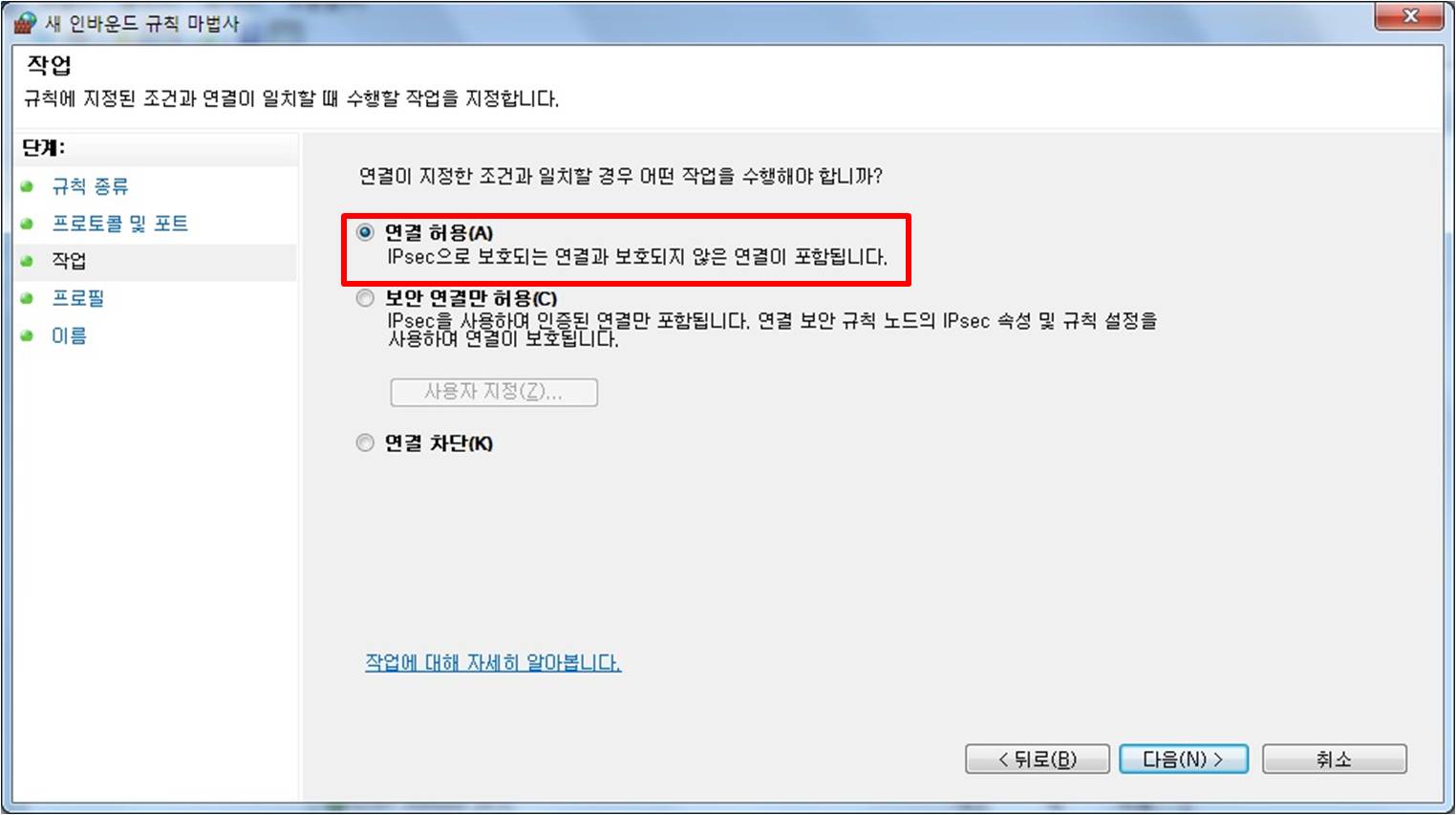

⑥ 연결 허용 체크 후 다음 클릭

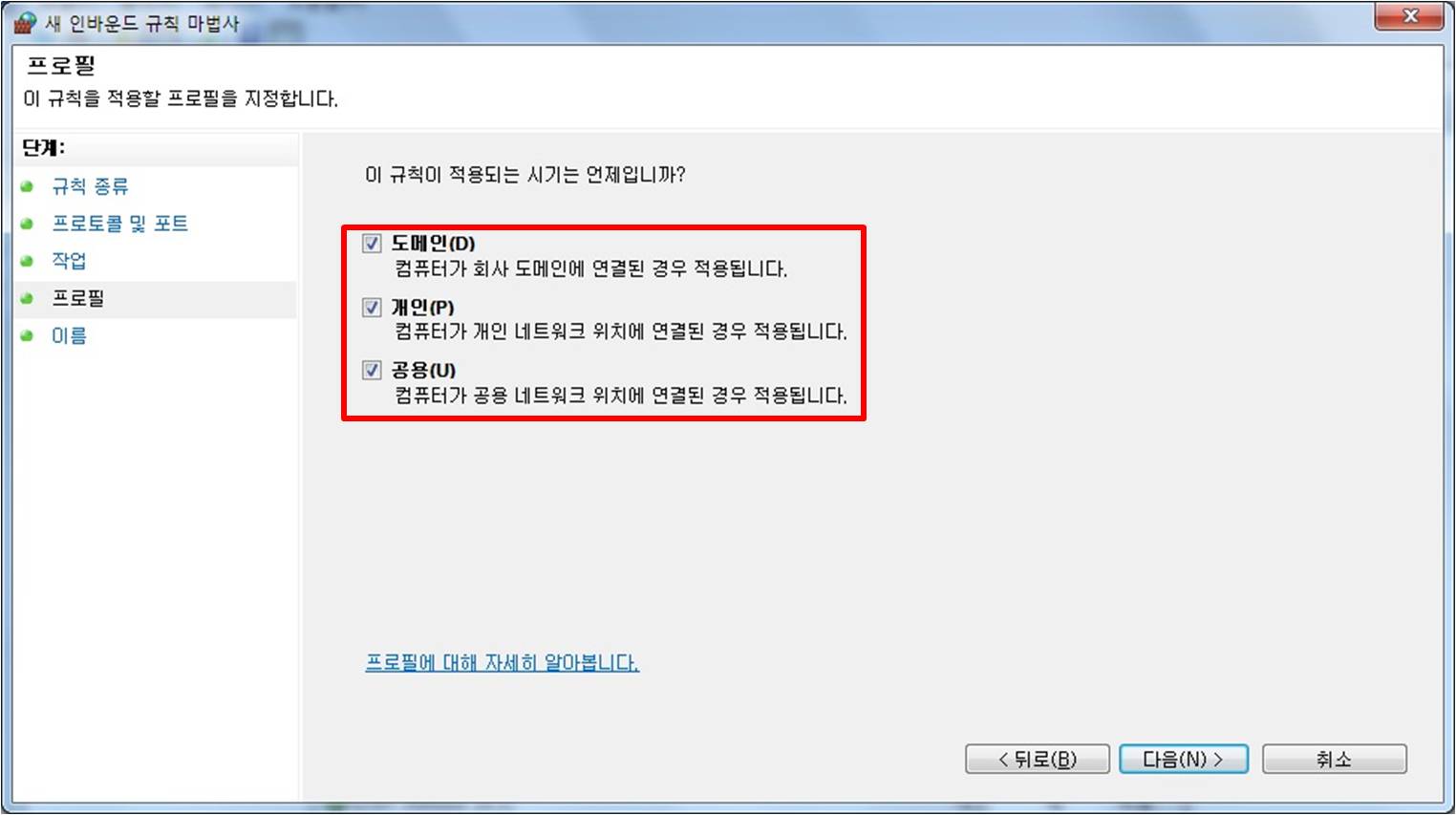

⑦ 도메인, 개인, 공용 체크 후 다음 클릭

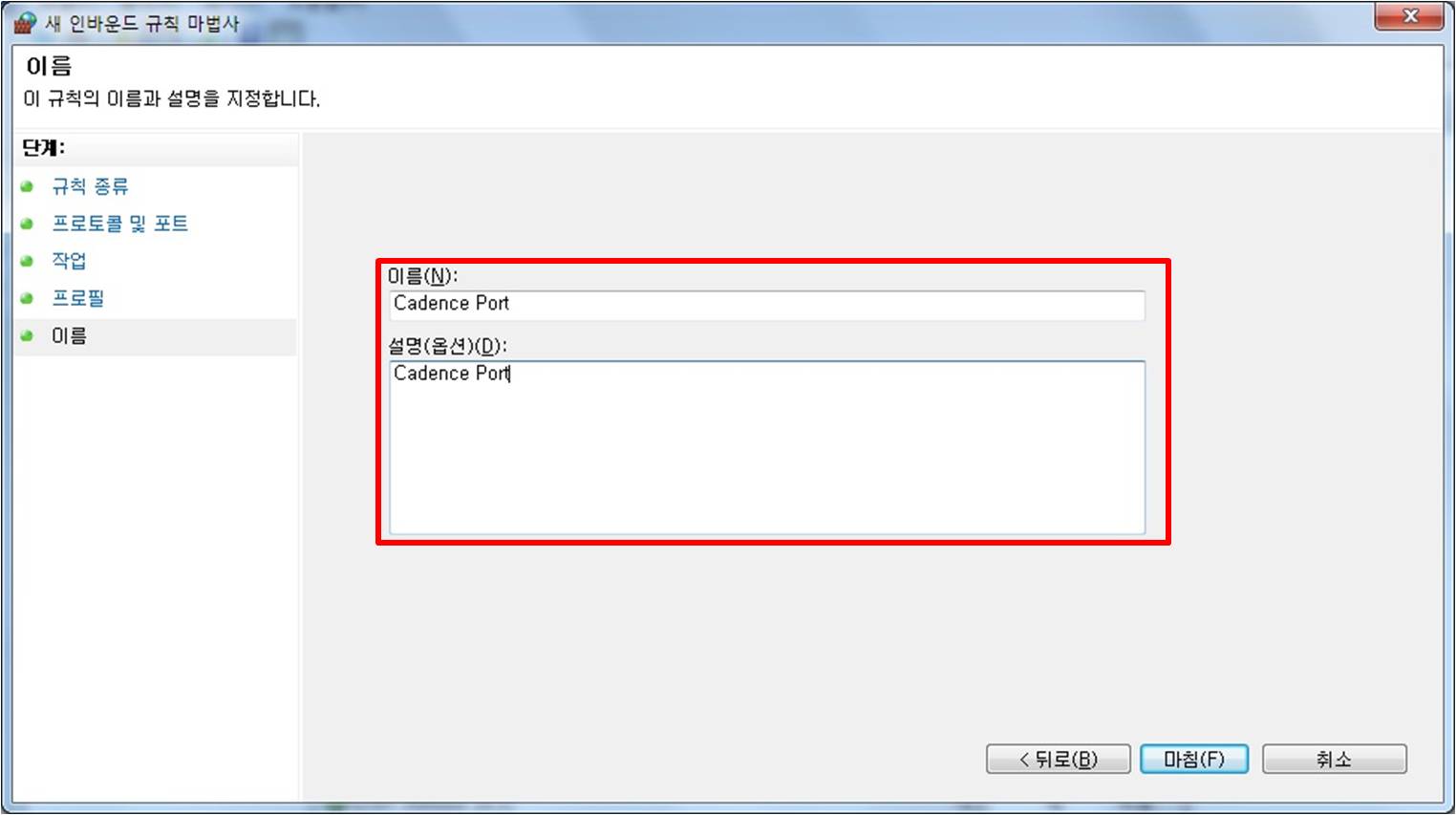

⑧ 규칙 이름과 설명을 기입 후 마침 클릭
(아웃 바운드는 인 바운드와 동일한 방법으로 설정)

: Combustion

: Lagrangian

: High Speed (Supersonic)

: CPU Booster 사용 필요 시

2. PBS (Coupled Pressure-based solver)

: CHT (Conjugated Heat Transfer)

: Low speed (<Mach 0.3)

[Proximity refinement Option]

Type_0 / Type_1 / Type_10 / Type_11 / Type_20

/ Isotropic edge refinement

1. Type_0

: 면과 면이 모서리에서 만나는 경우

2. Type_0

: 면과 면이 접촉없이 마주 보는 경우

3. Type_10

: Type_0의 Advanced 버전

(예) Min cell size를 1e-5로 설정할 경우, Type_10의 경우 알고리즘이 상황 판단을 해서 그 정도로 fine하게 refine 할 필요가 없으면 더 큰 격자를 생성함

※ Type_0에 비해 생성 시간 증가

4. Type_11

: Type_1의 Advanced 버전

(예) 아래 그림 상황에서 Solid 상/하부면 지정 시, Type_11의 경우 알고리즘이 상황 판단을 해서 해당 영역은 Solid이기 때문에 격자 생성 안함

※ Type_1에 비해 생성 시간 증가

5. Type_20

: 알고리즘 작동 순서

1. Type_10 & 11 적용하여 작업. 작업 실패 시 2번으로.

2. Type_0 & 1 적용하여 작업

Type_20 사용하는 경우

- 위와 같이 0번 타입과 1번 타입이 복합적인 경우

- Automatic 작업을 원하는 경우

※ 다른 Type들에 비해 소요시간 가장 큼

1. 회전체가 포함된 경우

- Pseudo time-step factor 로 설정 가능

- 대부분의 해석에서 default 값인 1을 사용해도 무방함

  : Solver에서 자동으로 가장 빠른 회전속도를 이용해 time-step을 계산함

2. 회전체가 없는 경우

- Pseudo time-step(s)을 설정해야 함

- 수렴 속도를 향상시키려면 값을 키워야 함

- 수렴이 안될 경우 위의 식처럼 10% 수준으로 낮춰서 값 설정 (안정성을 위해 추천)

(예시 1)

(예시 2)
